2.1 수소취성의 공학적 정의와 평가 관점

수소취성은 수소가 존재하는 환경에서 금속 재료의 파단 저항이 저하되어, 동일 하중 또는 동일 변형 조건에서도 조기 파단, 연성 저하, 균열의 가속 성장 등이 발생하는 현상을 포괄한다^{[1, 2]}. 철강에서 수소취성의 공학적 문제는 대부분 ‘결함 존재 하에서의 파괴’로 귀결되며, 따라서 평가의 핵심은 (i) 균열이 언제(어떤 조건에서) 개시되는가, (ii) 개시된 균열이 어떤 속도로 성장하는가, (iii) 그 과정이 시간 의존적(지연파괴) 또는 반복하중 의존적(피로)으로 나타나는가를 정량화하는 데 있다. 이때 단조 인장 기반의 연성 저하 지표는 재료의 감수성(susceptibility)을 간편하게 나타내는 장점이 있으나, 설계 및 안전성 관점에서는 결함허용설계에 필요한 임계값과 성장률 데이터가 더 직접적인 지표가 된다.

수소취성 데이터의 해석에서 자주 발생하는 혼동은 시험 결과를 곧바로 재료 상수(material constant)로 간주하는 것이다. 수소취성은 본질적으로 환경과 시간척도에 민감하며, 수소 농도(절대량)뿐 아니라 분포(구배), 수소의 상태(격자 수소, 트랩 수소), 응력 구속, 변형률속도(확산 시간과의 경쟁)에 따라 동일 재료에서도 지표가 크게 달라질 수 있다. 따라서 수소취성 평가는 시험법 선택 단계에서부터 평가 목적(스크리닝, 설계 데이터, 품질관리)을 명확히 하고, 각 시험이 반영하는 균열 과정(개시 또는 전파)과 시간/길이 척도를 일치시키는 접근이 필요하다.

2.2 수소의 유입, 확산, 트랩과 시간척도

철강에서 수소는 표면에서의 흡착/해리와 함께 금속 내부로 유입되어 격자 내 확산을 통해 이동한다. 격자 수소(lattice hydrogen)는 비교적 낮은 결합 에너지 상태에서 이동성이 크며, 응력장 및 변형장에 의해 균열선단과 같은 고응력 영역으로 집적될 수 있다. 반면 트랩 수소(trapped hydrogen)는 전위, 석출물, 공공, 입계, 상경계 등과 결합하여 이동성이 제한되고, 방출/재분배가 시간 의존적으로 나타난다^[3]. 이때 ‘확산 시간척도’는 시편 두께(또는 균열선단 주변의 유효 확산 거리)와 확산계수에 의해 정해지며, 기계적 시험의 시간척도(변형률속도, 하중 유지시간, 피로 주파수)와 경쟁한다. 예컨대 매우 빠른 변형에서는 수소가 균열선단으로 집적될 시간이 부족해 수소취화 효과가 제한될 수 있는 반면, 느린 변형 또는 저주파 반복하중에서는 균열선단 수소 집적이 강화되어 취화가 현저해질 수 있다.

트랩의 존재는 단순히 총 수소량을 증가시키는 효과만이 아니라, 시험 중 수소의 공급이 지속되는지(in situ) 또는 사전주입 후 수소가 빠져나가는가(ex situ)에 따라 균열선단에서의 유효 수소 농도를 달라지게 한다. 또한 동일한 수소 주입 조건이라도 시편 두께, 표면 상태, 보관/이송 시간에 따라 시험 시점의 농도와 분포가 달라질 수 있으며, 이는 수소취성 지표의 산포를 증가시키는 주요 원인이 된다. 이러한 이유로 수소취성을 평가하는 기계적 시험은 가능한 한 수소 조건을 정량적으로 정의하고(예: 수소량 분석, 투과), 시험 중 조건의 안정성을 기록하는 것이 바람직하다.

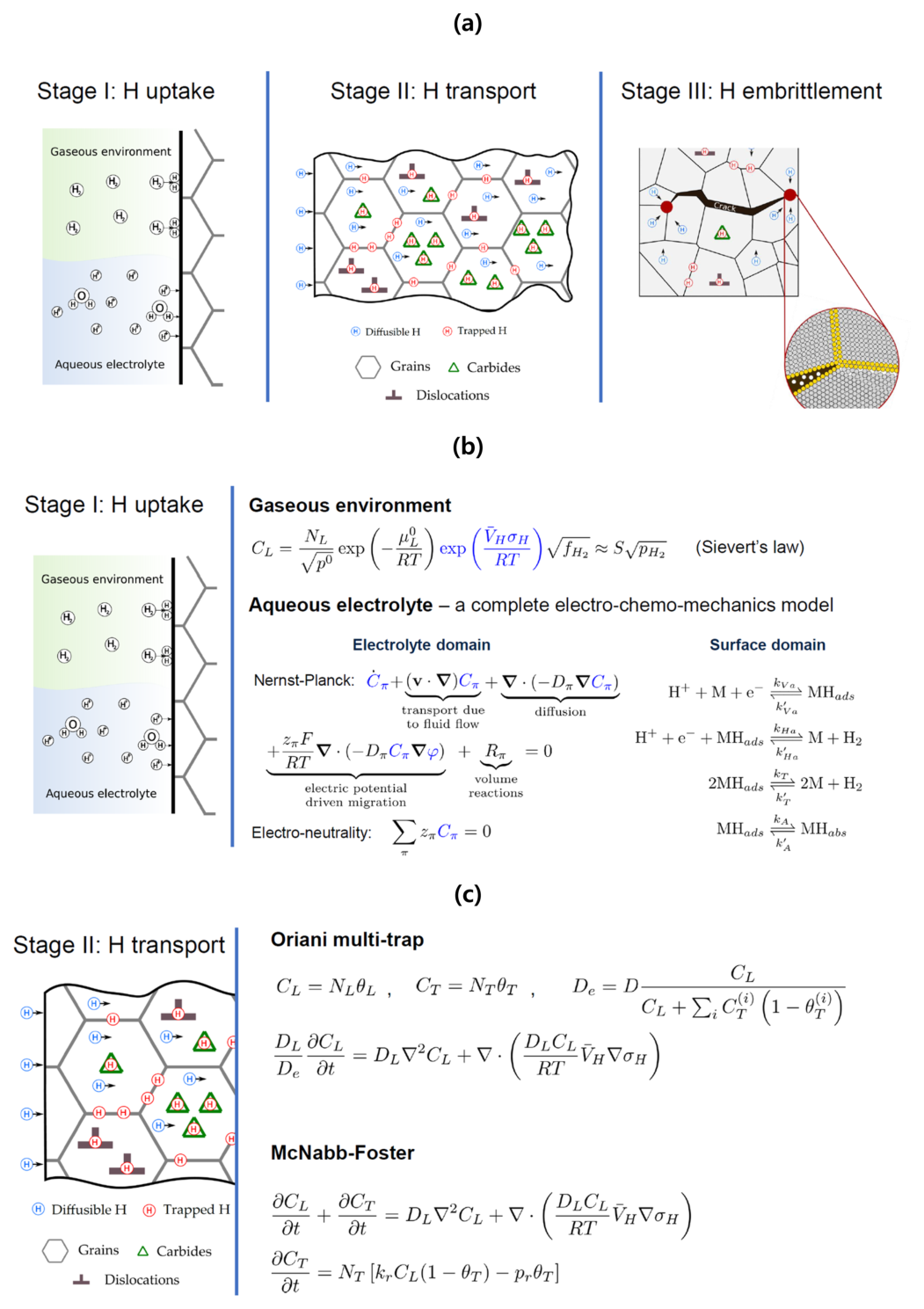

그림 1은 금속 재료에서의 수소 흡수(uptake), 이동(transport) 및 취화(embrittlement) 과정을 단계적으로 정리하고, 이를 지배하는 대표 모델을 함께 제시한 개념도이다. 그림 1(a)는 수소취화를 세 단계로 구분하여 설명한다. Stage I은 기체 또는 수용액 환경으로부터의 수소 유입 단계로, 표면에서의 흡착(adsorption) 및 해리(dissociation) 과정을 거쳐 금속 내부로 수소가 침투한다. Stage II는 격자 확산과 미세조직적 트랩(결정립계, 탄화물, 전위 등)에 의한 포획을 포함하는 수소 이동 단계이며, 확산성 수소와 트랩 수소가 공존하는 상태를 나타낸다. Stage III는 균열선단과 같은 고응력 영역에서 수소가 집적되어 균열 개시 및 전파를 촉진하는 취화 단계로, 미세구조와 응력장의 상호작용이 핵심 역할을 한다. 그림 1(b)는 수소 유입에 대한 이론적 기술을 제시한다. 기체 수소 환경에서는 Sievert 법칙에 따라 격자 수소 농도가 수소 분압의 제곱근에 비례함을 보여주며, 수용액 환경에서는 Nernst–Planck 방정식을 기반으로 한 전기화학-화학-기계 연성 모델이 적용됨을 나타낸다. 이는 가스 환경과 전기화학 환경에서 수소 유입의 지배 인자가 다름을 시사한다. 그림 1(c)는 수소 이동을 기술하는 대표적 이론 모델인 Oriani 다중 트랩 모델과 McNabb–Foster 모델을 비교하여 제시한다. Oriani 모델은 격자 수소와 트랩 수소의 열역학적 평형을 가정하여 유효 확산계수를 정의하는 반면, McNabb–Foster 모델은 트랩 점유율의 시간 의존적 변화를 고려한 동역학적 접근을 취한다. 이러한 모델은 수소 확산 및 재분배가 시험 시간척도와 경쟁함을 설명하며, 수소취성 지표가 변형률속도, 하중 유지시간 및 반복 주파수에 민감한 이유를 이론적으로 뒷받침한다. 따라서 그림 1은 수소취성을 단일 현상이 아닌 ‘유입–이동–집적–균열’의 연속적 과정으로 이해해야 함을 보여주며, 시험법 선택 및 해석 시 수소 조건과 시간척도를 함께 고려해야 하는 근거를 제공한다.

Fig. 1. Schematic illustration and governing models of hydrogen uptake, transport, and embrittlement in metallic materials. (a) Three-stage mechanism of hydrogen-assisted degradation, (b) representative formulations for hydrogen entry, including Sieverts’ law for gaseous environments and electro-chemo-mechanical modeling for aqueous electrolytes based on Nernst–Planck transport and surface reaction kinetics, and (c) hydrogen transport models incorporating trapping effects, including the Oriani multi-trap equilibrium approach and the McNabb–Foster kinetic formulation ^[19].

2.3 균열선단의 응력 구속과 수소 집적

수소취성은 균열선단의 국부 응력 및 변형장과 밀접히 연관된다. 노치 또는 균열이 존재하면 국부 응력은 명목 응력과 크게 달라지며, 특히 두께가 충분하고 구속이 큰 조건(평면변형률에 가까운 조건)에서는 3축 응력(triaxial stress)이 증가해 수소취화 민감도가 상승하는 경향을 보인다. 이러한 구속(constraint) 효과는 파괴역학 시편의 두께(B), 균열 길이(a/W), 사이드 그루브(side groove), 노치 반경 등에 의해 조절되며, 동일 재료라도 시험 형상과 조건에 따라 임계 파괴인성이나 균열성장률이 달라질 수 있다. 따라서 파괴역학 기반 수소취성 데이터에서는 기하학과 구속 조건이 단순 실험 조건이 아니라, 데이터의 물리적 의미를 규정하는 핵심 변수로 취급되어야 한다.

균열선단에서 수소 집적은 (i) 응력장에 의한 화학퍼텐셜 구배, (ii) 소성 변형에 의해 생성되는 트랩 밀도 증가, (iii) 표면/환경에서의 지속 공급 여부에 의해 좌우된다. 특히 in situ 시험(전기화학 셀 또는 가스 챔버)에서는 균열이 성장함에 따라 새로 형성되는 균열면이 지속적으로 환경에 노출되어 수소 유입이 유지될 수 있는 반면, ex situ 시험에서는 균열 성장 과정에서 수소가 소모/재분배되면서 균열선단 농도가 감소할 가능성이 있다. 따라서 균열 전파 지배 데이터(파괴인성 R-curve, FCG)의 경우 in situ 환경 제어가 결과의 대표성을 높이는 방향으로 작용하는 경우가 많다^{[2, 4, 5]}.

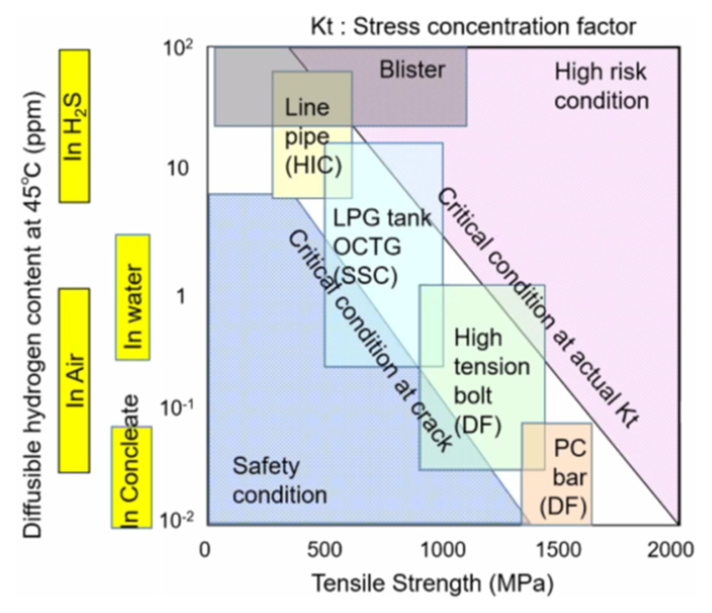

그림 2는 인장강도와 확산성 수소 함량(45 °C 기준)을 축으로 하여 지연파괴(delayed fracture) 또는 수소유기균열의 감수성을 개략적으로 나타낸 도식이다. 가로축은 재료의 인장강도, 세로축은 확산성 수소 함량(ppm)을 나타내며, 두 변수의 조합에 따라 안전 영역(safety condition), 임계 영역(critical condition), 고위험 영역(high-risk condition)이 구분되어 있다. 특히 응력집중계수(K_t)의 증가에 따라 임계 조건이 하향 이동함을 표시하여, 동일한 강도와 수소 농도 조건이라도 응력집중이 존재할 경우 수소취성 위험이 크게 증가할 수 있음을 보여준다. 도식에는 라인파이프, LPG 탱크 및 OCTG(oil country tubular goods), 고강도 볼트, PC(prestressed concrete) 강봉 등 대표적 적용 사례가 해당 영역에 배치되어 있어, 재료 강도 수준과 사용 환경(대기, 수분, 콘크리트, H₂S 등)에 따른 상대적 위험도를 직관적으로 이해할 수 있다. 예를 들어, 인장강도가 증가할수록 동일 수소 함량에서도 임계 조건에 더 쉽게 도달하며, 고강도 볼트나 PC 강재와 같은 고강도 재료는 낮은 수소 농도에서도 지연파괴 위험이 높아질 수 있음을 시사한다. 따라서 그림 2는 수소취성 감수성이 단순히 수소 농도 또는 재료 강도 단일 변수에 의해 결정되는 것이 아니라, 강도–수소 농도–응력집중의 상호작용에 의해 좌우됨을 보여주는 개념적 지도라 할 수 있다. 이는 재료 선정 및 설계 단계에서 강도 수준의 상향이 곧바로 수소취성 위험 증가로 이어질 수 있음을 경고하며, 고강도화와 함께 수소 관리 및 응력집중 완화 설계가 병행되어야 함을 시사한다.

Fig. 2. Schematic map of delayed fracture susceptibility as a function of tensile strength and diffusible hydrogen content (measured at 45 °C). The diagram correlates material strength with hydrogen concentration under various service environments (air, water, concrete, H₂S) and indicates critical and high-risk regions based on the stress concentration factor (K_t). Typical applications such as line pipes (hydrogen-induced cracking, HIC), LPG tanks and OCTG (sulfide stress cracking, SSC), high-tension bolts (delayed fracture, DF), and PC bars are positioned within the map. The shaded regions denote safety, critical, and high-risk conditions for hydrogen-assisted cracking ^[20].

2.4 개시와 전파의 구분

수소취성 평가에서 균열 개시(initiation)와 균열 전파(propagation)를 구분하는 것은 필수적이다. 연성 저하 기반 인장시험은 대체로 개시 지배 또는 개시와 초기 전파가 혼재된 결과를 제공하며, 정하중 및 단계하중 시험은 시간 의존적 개시(또는 불안정 전파로의 전이)를 임계 수준으로 정의한다. 반면 파괴인성 시험은 예비균열(pre-crack)을 통해 균열선단을 미리 정의함으로써 개시 및 전파 저항을 보다 명확히 분리할 수 있고, 피로균열전파 시험은 전파 과정 자체(da/dN)를 정량화한다. 공학적 활용 관점에서는 구성 부품의 지배 손상 모드가 개시 지배(예: 체결재 지연파괴)인지 전파 지배(예: 결함 성장 기반 수명평가)인지에 따라 필요한 데이터가 달라지므로, 시험법 선택은 손상 모드와 일치하도록 설계되어야 한다.

3.1 전기화학적 수소 주입

전기화학적 수소 주입은 실험실에서 가장 널리 사용되는 수소 도입 방법 중 하나로, 전해질에서 음극 반응을 통해 생성된 수소가 금속 표면에 흡착, 해리되어 내부로 유입되는 과정을 이용한다. 이 방법은 상대적으로 장비 구성이 단순하고 수소 공급량을 전류밀도 또는 전위로 제어할 수 있다는 장점이 있다. 또한 in situ 조건에서 기계적 시험과 병행하면 시험 중 수소 공급을 지속할 수 있어, 균열선단 농도의 유지 측면에서 유리하다^{[1, 2]}.

반면 전기화학적 주입은 표면 반응과 전해질 조성(산도, 촉진제, 억제제), 온도, 표면 산화막 및 코팅 상태에 따라 유입 플럭스가 크게 달라질 수 있으며, 경우에 따라 부식 또는 표면 손상과 같은 부수 효과가 동반될 수 있다. 특히 철강에서 고강도화가 진행될수록 표면 손상이나 수소 유입 조건의 미세한 차이가 결과의 산포로 증폭될 수 있으므로, 전기화학 조건은 수소 조건 정의의 일부로서 상세 보고되어야 한다. 그림 3은 전기화학적 수소 주입시 금속 표면에서 일어나는 반응 과정을 보여주고 있다. 구체적으로 살펴보면, 수용액 환경에서 H⁺ + e⁻ 또는 H₂O + e⁻ 반응을 통해 생성된 원자상 수소(H_ads)는 먼저 표면에 흡착되며, 이 중 일부는 재결합하여 분자상 수소(H₂)로 방출되거나 (H₂(g) 또는 H₂(aq)), 일부는 금속 내부로 흡수(H_abs)되어 확산을 시작한다. 이 과정에서 표면 흡착 수소(H_ads)의 생성 속도, 재결합 반응 속도, 그리고 금속 내부로의 흡수 속도는 서로 경쟁 관계에 있으며, 전위, 전류밀도, 전해질 조성, 표면 상태 등에 의해 크게 영향을 받는다. 특히 흡착 수소의 재결합이 억제될 경우, 금속 내부로 유입되는 수소량이 증가하여 수소취화 민감도가 높아질 수 있다. 따라서 그림 3은 전기화학적 수소 주입이 단순히 ‘수소를 공급한다’는 의미를 넘어, 표면 반응–흡착–재결합–흡수의 동역학적 균형에 의해 내부 수소 농도가 결정됨을 보여주며, 전기화학 조건이 수소취성 시험 결과에 직접적인 영향을 미치는 근거를 제시한다.

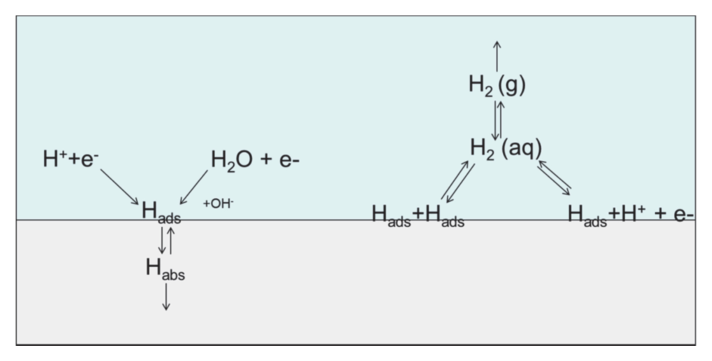

Fig. 3. Schematic illustration of reaction processes at electrochemical charging surface ^[21].

3.2 고압 수소가스 노출

고압 수소가스 노출은 실제 수소 서비스 환경을 보다 직접적으로 재현할 수 있는 방법이다. 가스 수소 환경은 전기화학 조건과 달리 전해질 부식의 영향을 배제할 수 있으며, 수소 압력과 온도를 통해 수소의 화학퍼텐셜을 제어할 수 있다는 점에서 ‘서비스 전이성’이 높은 데이터 획득에 유리하다. 특히 배관, 용기, 밸브 등은 가스 수소 환경에서 사용되는 경우가 많아, 최종 적합성 평가 또는 검증 단계에서 가스 기반 시험이 요구되는 사례가 많다^{[1, 8]}.

그러나 고압 가스 시험은 장비 및 안전 요구가 엄격하고 비용이 크며, 시험 중 압력/온도 안정도, 가스 순도 및 불순물(수분, 산소, 황화물 등)의 관리가 데이터의 신뢰성을 좌우한다. 가스 환경에서의 수소 유입은 표면 산화막과 흡착/해리 반응에 의해 제한될 수 있어, 전기화학 주입과 동일한 ‘수소 존재’ 조건이라도 내부 수소 농도와 분포가 달라질 수 있다. 따라서 전기화학 기반 스크리닝 결과를 가스 환경에 직접 대입하기보다는, 적어도 일부 조건에서 교정 또는 상호 검증을 수행하는 전략이 바람직하다.

3.3 in situ와 ex situ

수소취성 평가에서 in situ 시험은 기계적 시험 중 수소가 지속적으로 공급되는 조건을 의미하며, 전기화학 셀 또는 가스 챔버를 이용해 구현된다. in situ 시험의 장점은 시험 중 수소 조건을 유지함으로써 균열선단 수소 고갈을 방지하고, 특히 균열 전파 지배 데이터(파괴인성 R-curve, FCG)의 대표성을 높일 수 있다는 점이다. 반면 장비 구성과 실험 제어가 복잡하며, 전기화학 조건에서는 부식 효과와의 분리가 필요하고, 가스 조건에서는 안전·비용 제약이 크다.

한편 ex situ 시험은 사전주입을 통해 시편에 수소를 도입한 후, 시험 자체는 대기 또는 불활성 분위기에서 수행하는 형태가 많다. ex situ 시험은 장비 구성이 간단하고 다수 조건 비교에 유리하나, 수소가 시험 중 탈리(desorption)되거나 농도 구배가 형성되기 쉬워 “시험 시점의 수소 상태”가 불확실해질 수 있다. 따라서 ex situ 시험에서는 사전주입 조건뿐 아니라 충전 종료 후 시험 시작까지의 시간, 시편 보관 조건(온도, 밀폐), 표면 상태, 그리고 가능하다면 시험 전후 수소량 분석을 통해 조건의 추적성을 확보하는 것이 중요하다.

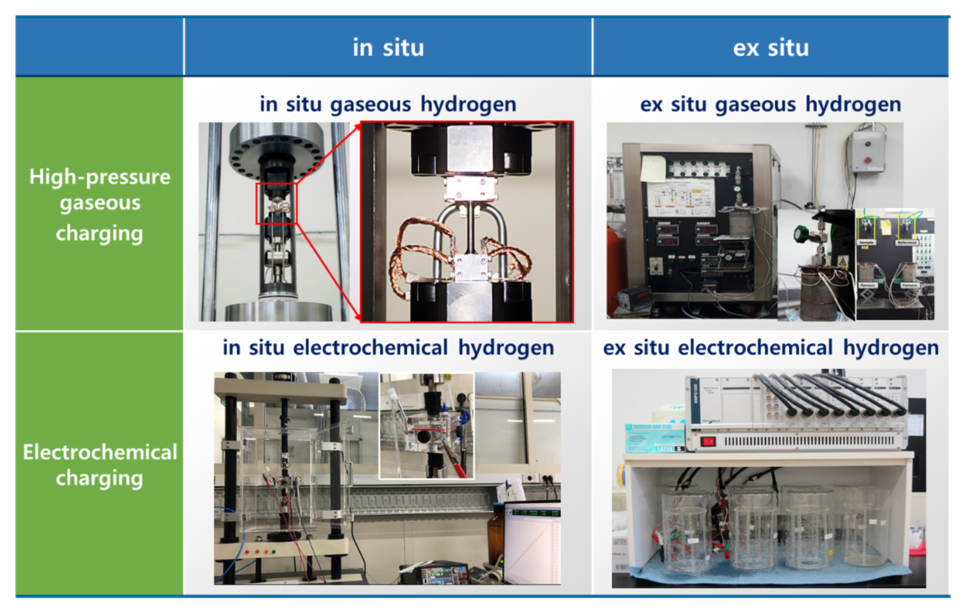

그림 4는 수소취성 시험을 위한 수소 주입 방법을 환경 유형(고압 기체/전기화학)과 시험 방식(in situ/ex situ)에 따라 분류한 개념도이다. 상단은 고압 기체 수소 환경에서의 주입 방법을 나타내며, 좌측은 고압 수소가스 중에서 직접 기계적 시험을 수행하는 in situ gaseous hydrogen 방식, 우측은 고압 수소가스에서 사전주입(pre-charge) 후 대기 중에서 시험하는 ex situ gaseous hydrogen 방식이다. 하단은 전기화학적 수소 주입을 이용한 경우로, 좌측은 하중 인가와 동시에 수소를 주입하는 in situ electrochemical hydrogen 방식, 우측은 시험 전에 전기화학적으로 수소를 사전 충전하는 ex situ electrochemical hydrogen 방식을 보여준다. 이 그림은 수소취성 평가에서 수소 도입 방식과 시험 시점의 수소 공급 조건이 명확히 구분되어야 함을 시사한다. in situ 방식은 시험 중 지속적인 수소 공급이 이루어져 균열선단의 수소 농도를 비교적 안정적으로 유지할 수 있는 반면, ex situ 방식은 사전 충전 후 시험 중 수소가 재분배 또는 탈리될 수 있어 시험 시점의 유효 수소 상태가 달라질 수 있다. 또한 고압 기체 환경과 전기화학 환경은 수소의 표면 반응 및 유입 메커니즘이 상이하므로, 동일한 재료라도 주입 방식에 따라 수소취성 거동이 다르게 나타날 수 있다.

Fig. 4. Classification of hydrogen charging methods for mechanical testing: in situ and ex situ approaches under high-pressure gaseous and electrochemical environments. The figure illustrates representative experimental setups for each condition.

3.4 수소 조건의 정량화

수소취성 시험에서 수소 조건을 정량화하는 가장 실용적인 접근은 (i) 열탈착 분석(thermal desorption analysis, TDA)을 통한 총수소량 또는 방출 스펙트럼의 측정, (ii) 투과를 통한 유입 플럭스/유효 확산의 정량, (iii) 필요한 경우 트랩 특성(가역/비가역)의 간접 추정으로 요약될 수 있다^{[6, 7]}. 총수소량은 조건 비교의 출발점이지만, 균열선단 거동을 지배하는 것은 총량보다는 “확산성 수소의 유효 농도”와 시험 중 재분배 가능성이므로, 가능하다면 투과 또는 시간 의존적 분석과 결합해 해석하는 것이 바람직하다. 또한 수소 조건은 단일 숫자로 환원하기 어렵기 때문에, 기계적 시험 결과 보고에서는 수소 도입/환경 조건(전류밀도·전위 또는 압력·온도·순도)과 함께 수소량/투과 지표를 병기함으로써 비교 가능성을 높일 수 있다.

4.1 연성 저하 기반 시험: SSRT 등

일반적으로 SSRT(slow strain-rate test)는 느린 변형률속도로 인장시험을 수행하여 수소 존재 시 나타나는 연성 저하, 조기 파단, 파면의 취성화 등을 비교하는 방법이다. 이 방법은 시편과 장비 구성이 단순하고 실험 효율이 높아, 재료 조성/열처리/강도레벨/표면상태에 따른 감수성 스크리닝에 널리 활용된다. 특히 고강도강에서 수소취성 감수성은 변형률속도에 민감하게 나타나는 경우가 많아, 변형률속도 변경을 통해 ‘시간척도 의존성’을 확인하면 수소 집적과 변형의 경쟁 관계를 간접적으로 평가할 수 있다.

다만 SSRT 결과는 시험 조건에 대한 민감도가 크며, 특히 ex situ 사전주입 조건에서는 시험 중 수소 탈리(desorption)와 농도 구배 형성이 결과에 큰 영향을 줄 수 있다. 또한 SSRT에서 관측되는 파단은 대개 개시와 초기 전파가 혼재된 응답이며, 파괴역학적 임계값이나 균열 성장률과 직접 치환하기 어렵다. 따라서 SSRT는 ‘스크리닝 및 상대 비교’에는 유용하지만, 설계 허용치 또는 결함허용평가에 직접 적용하기 위해서는 파괴역학 기반 데이터(K, J, CTOD, ΔK, da/dN 등)와의 연결이 필요하다. 이 연결의 실무적 접근은 (i) SSRT 결과로 민감 구간을 선별하고, (ii) 선별된 후보에 대해 파괴역학 기반 시험을 수행해 설계 물성을 확보하는 2단계 전략으로 정리될 수 있다.

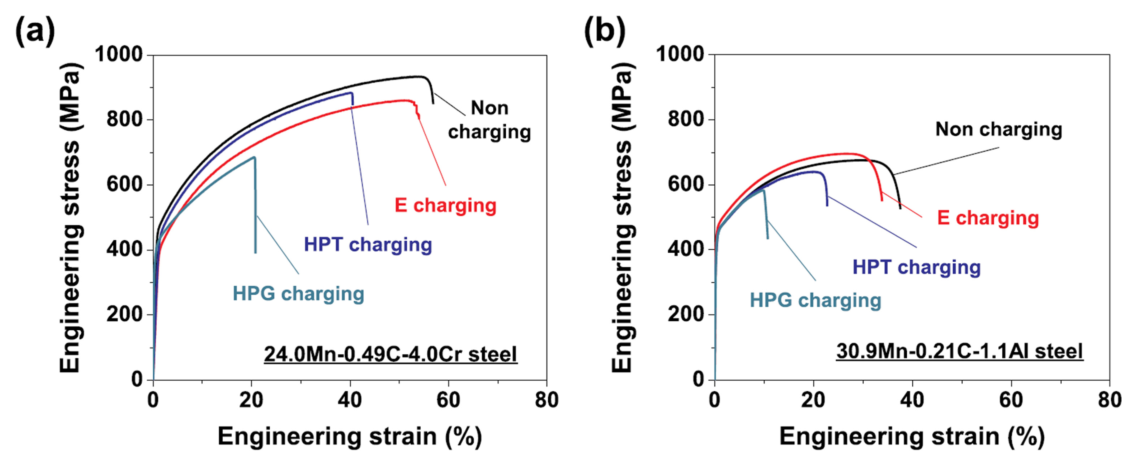

그림 5는 SSRT를 통해 두 종류의 오스테나이트계 고망간강에 대해 서로 다른 수소 주입 조건에서의 인장 거동과 가공경화 특성을 비교한 결과를 보여준다. 그림 5(a)와 (b)는 각각 다른 강재에 대하여 미주입 조건(non charging)과 전기화학적 주입(electrochemical charging), 고압 열처리 사전주입(high-pressure thermal charging), 고압 기체 in situ 주입(high-pressure gaseous charging) 조건에서의 응력–변형률 곡선을 나타낸다. 두 강종 모두 수소 주입 시 파단 연신이 감소하며, 특히 HPG 및 HPT 조건에서 조기 파단이 나타나는 경향이 뚜렷이 관찰된다. 이는 수소 주입 방식과 공급 조건에 따라 연성 저하 양상이 달라질 수 있음을 보여준다.

Fig. 5. Engineering stress–engineering strain curves of two austenitic high-manganese steels subjected to different hydrogen charging conditions using SSRT. (a) 24.0Mn–0.49C–4.0Cr steel and (b) 30.9Mn–0.21C–1.1Al steel. Three hydrogen charging methods were employed: ex situ electrochemical (E) charging, ex situ high-pressure thermal (HPT) charging, and in situ high-pressure gaseous (HPG) charging ^[22].

4.2 강도 저하 기반 시험: 노치 인장 등

대표적으로 노치 인장(notched tensile) 시험은 노치가 부여된 시편(대표적으로 환형 노치가공 원형봉 또는 노치 평판)을 단조 인장하여 최대하중(또는 최대하중으로부터 계산된 노치단면 강도)을 측정하고, 수소 존재에 따른 강도 저하를 ‘상대노치인장강도(relative notch tensile strength, RNTS)’로 정리하는 방법이다. 노치부는 평활 인장보다 높은 구속과 3축 응력을 유도하므로, 동일한 수소 조건에서도 취화 감수성을 증폭시켜 비교를 용이하게 한다. 특히 실제 부품에서는 나사산, 모서리, 미세결함 등 응력집중이 본질적으로 존재하므로, 노치 인장은 응력집중과 수소 조합에 대한 강도 기반 감수성을 빠르게 평가할 수 있다는 실무적 장점이 있다^{[8, 9]}.

RNTS 평가는 일반적으로 동일 노치 형상에서 수소 조건(전기화학 in situ 또는 고압가스 노출 등)과 기준 조건(대기 또는 불활성)을 대비하여, 노치 인장강도(notch tensile strength, NTS)의 비로 정의된다(5.1절). 이때 RNTS는 파괴역학의 K 또는 J처럼 균열선단 특이장(singularity)을 직접 다루는 설계 물성이라기보다, 노치부의 구속(constraint)/3축성(triaxiality)과 수소 유입 조건이 결합된 ‘강도 저하 지표’로 이해하는 것이 타당하다. 따라서 RNTS를 설계 허용치로 단독 사용하기보다는, (i) 소재/열처리/강도레벨 간 취약 조건 선별, (ii) 표면/공정(도금, 산세 등) 유래 수소 위험의 상대 비교, (iii) 파괴역학 시험 수행 대상의 우선순위 결정에 활용하는 접근이 합리적이다^{[8, 9]}.

노치 인장 결과의 재현성과 전이성을 확보하기 위해서는 노치 반경 및 깊이, 최소 단면적 정의, 노치 가공층 및 표면거칠기, 인장 속도(또는 변형률속도)와 시험 중 수소 유지 방식(in situ/ex situ)을 ‘결과를 규정하는 변수’로 보고 엄격히 관리, 보고해야 한다. 특히 노치 반경이 달라지면 구속 수준이 바뀌어 RNTS가 달라질 수 있으므로, RNTS 비교는 동일 형상과 동일 속도 조건에서 수행하는 것이 원칙이다.

4.3 지연파괴 개시 평가: 정하중, 정변위, 단계하중과 노치 시편

정하중(또는 정변위) 지연파괴(delayed fracture) 시험은 일정 하중(또는 변위)을 장시간 유지하면서 파단시간 또는 파단 여부를 관찰하여 ‘시간지연 파단 감수성’을 평가한다. 고강도강 체결재에서의 서비스 파손은 상당 부분 일정 응력이 장시간 유지되는 조건에서 발생하므로, 정하중 시험(CLT, constant load test)은 실제 손상 모드를 반영하는 대표적 방법이다. 이때 파단시간의 산포는 재료의 미세한 결함 분포, 수소 분포, 잔류응력, 표면 상태 등 복합 인자의 영향을 반영하므로, 단일 값보다 반복시험을 통한 생존 곡선 또는 통계적 임계값으로 정리하는 접근이 바람직하다.

단계하중(ISL)은 일정 유지시간을 갖는 하중 단계를 순차적으로 증가시켜, 제한된 시간 내에 임계 수준을 탐색하는 효율적 방법이다. ISL은 결과를 ‘임계하중 또는 임계응력’ 형태로 정리하기 용이해, 공정 품질관리 또는 적합성 평가에서 활용성이 높다. 그러나 ISL 임계값은 단계 규칙(증가폭, 유지시간, 시작 수준)에 의존하므로, 표준 절차 준수와 함께 단계 조건의 상세 보고가 필수적이다. 또한 정하중 및 단계하중 시험은 주로 균열 개시 및 지연파괴 전이에 대한 지표를 제공하므로, 전파 지배 손상(결함 성장 기반 수명)에는 직접 대응하지 못한다는 점을 명확히 인식해야 한다.

노치 시편은 응력 3축성을 높여 균열 개시 감수성을 증폭시키는 역할을 하며, 실제 부품에서 흔한 응력집중(나사, 모서리, 결함)을 근사한다(그림 2). 특히 고강도강에서 수소취성은 구속이 증가할수록 민감도가 상승하는 경우가 많아, 노치 인장이나 노치 기반 지연파괴 시험은 감수성의 차이를 뚜렷하게 드러낼 수 있다. 다만 노치 반경, 가공층, 표면 거칠기, 도금층 등 시편 준비 조건이 결과에 큰 영향을 미치므로, 노치 시험은 재현성 확보를 위해 형상 및 가공 조건의 엄격한 관리가 요구된다.

4.4 파괴역학 기반 평가: 파괴인성과 환경보조균열 임계값

파괴인성 평가는 예비균열을 도입한 표준 시편에서 균열 개시 및 안정전파 저항을 정량화함으로써, 결함허용설계에 직접 사용 가능한 데이터를 제공한다. 수소 환경에서의 파괴인성은 통상 대기/불활성 분위기에서의 K_Ic 또는 J_Ic와 구분되어 논의되며, 균열이 환경에 의해 개시 및 가속되는 임계 수준을 K 또는 J 기반 임계값으로 정리하는 접근이 흔히 사용된다. 이때 중요한 점은 ‘어떤 현상을 임계로 정의하는가’이다. 균열 개시(예: 0.2 mm crack extension 또는 일정 CTOD 증가) 기준인지, 일정 성장률(da/dt) 기준인지에 따라 임계값의 의미가 달라질 수 있으며, 특히 수소 환경에서는 균열이 미소 성장한 후 급격히 전파로 전이하는 형태가 나타날 수 있어 기준의 선택이 결과 해석에 큰 영향을 준다.

수소 환경에서 파괴인성 데이터의 신뢰성을 좌우하는 핵심은 (i) 균열선단 수소 상태의 유지, (ii) 구속 조건(두께, side-groove)의 정의, (iii) crack extension 측정의 정확성(컴플라이언스, 전위, 이미지 기반)이다. ex situ 조건에서는 균열 성장 동안 수소가 고갈되거나 재분배될 수 있어, 특히 R-curve 형태의 데이터 해석이 복잡해질 수 있다. 따라서 가능한 경우 in situ 가스 또는 전기화학 환경에서 시험을 수행하거나, 최소 수소량과 시험 시간 관리를 통해 조건 추적성을 확보하는 것이 바람직하다. 또한 수소취성 파괴인성의 공학적 활용을 위해서는 단일 임계값뿐 아니라, 구속 조건과 응력장 수준에서의 전이성을 함께 제시하는 방식이 필요하다.

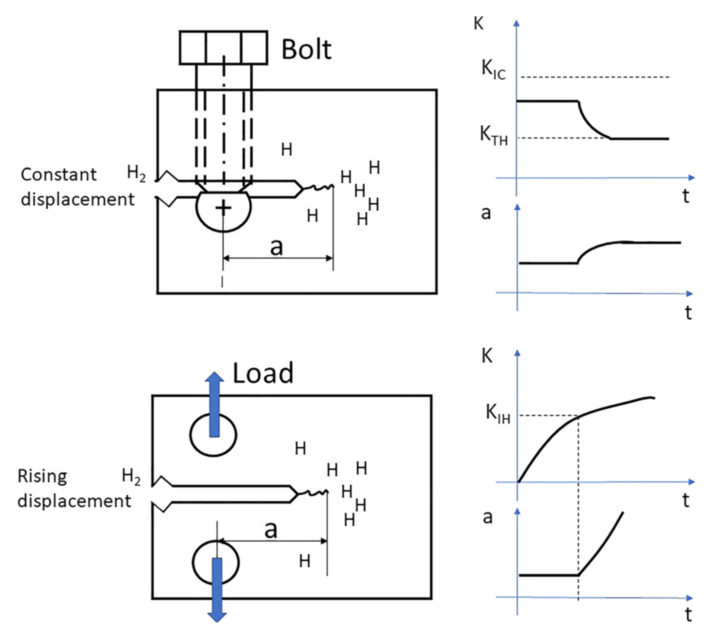

그림 6은 수소 환경에서 균열이 존재하는 부재에 대해 일정 변위(constant displacement) 조건과 증가 변위(rising displacement) 조건에서 응력확대계수(K, stress intensity factor)와 균열 길이(a)가 시간에 따라 어떻게 변화하는지를 개념적으로 나타낸 것이다. 상단의 일정 변위 조건에서는 초기 하중 인가 후 K가 일정 수준에서 유지되다가, 균열선단으로 수소가 확산, 집적되는 시간 지연(incubation time) 이후 K_TH에 도달하면서 균열이 개시되고, 이에 따라 균열 길이가 급격히 증가하는 양상을 보인다. 이 과정은 균열선단으로의 수소 흡수와 확산이 임계 조건 형성에 직접적으로 관여함을 의미한다. 한편 하단의 증가 변위 조건에서는 하중이 시간에 따라 점진적으로 증가함에 따라 K가 점차 상승하고, 일정 시점에서 수소 환경 하의 임계 응력확대계수(K_IH)에 도달하면 균열이 개시 및 전파된다. 이 경우 균열 개시 시점은 하중 증가 속도와 수소 확산 시간척도의 상호작용에 의해 결정된다. 따라서 그림 6은 수소취성 파괴가 단순히 순간적인 하중 초과에 의해 발생하는 것이 아니라, 하중 이력과 수소의 확산 및 집적 거동이 결합된 시간 의존적 현상임을 보여준다. 이는 일정 하중 조건에서의 지연파괴 시험과 상승 하중 조건에서의 파괴인성 평가가 서로 다른 물리적 의미를 가지며, 시험 조건 설정 시 하중 이력과 수소 공급 조건을 함께 고려해야 함을 시사한다.

Fig. 6. Schematic dependences of K and crack length (a) versus time for constant and rising displacement tests. The incubation time for crack propagation under constant displacement is related to absorption and diffusion of H to the crack tip ^[23].

4.5 반복하중 기반 평가: 피로균열전파

피로균열전파(FCG) 시험은 반복하중에서 균열 성장률(crack growth rate, da/dN)을 응력확대계수 범위(stress intensity factor range, ΔK)의 함수로 정량화하며, 결함 성장 기반 수명예측에 직접 사용된다. 수소 환경에서는 동일 ΔK 조건에서도 균열 성장률이 가속되거나 near-threshold 영역의 거동이 변화할 수 있으며, 이 효과는 주파수, 응력비(R ratio), K_max 수준, 환경 제어 안정성에 강하게 의존한다. 특히 저주파에서는 확산 시간척도 관점에서 균열선단 수소 집적이 강화되어 가속이 증가하는 경향이 보고되는 경우가 많아, 시험 조건의 선택과 보고가 핵심이다.

FCG 데이터는 파괴인성 데이터와 달리 ‘전파 과정’ 자체를 정량화하므로, 설계 및 운영 단계에서 결함 성장률 기반의 안전성 평가(fitness-for-service, FFS)와 직접 연결된다. 다만 수소 환경에서 FCG 시험은 환경 안정화, 균열선단 수소 상태 유지, crack closure의 영향 분리 등 실험 및 해석 난이도가 높다. 또한 동일한 ΔK라도 균열선단 소성영역 크기와 구속 조건에 따라 수소 효과가 달라질 수 있어, FCG 데이터의 비교에서는 시편 형상, 두께, 하중 제어 방식의 정합성이 요구된다.

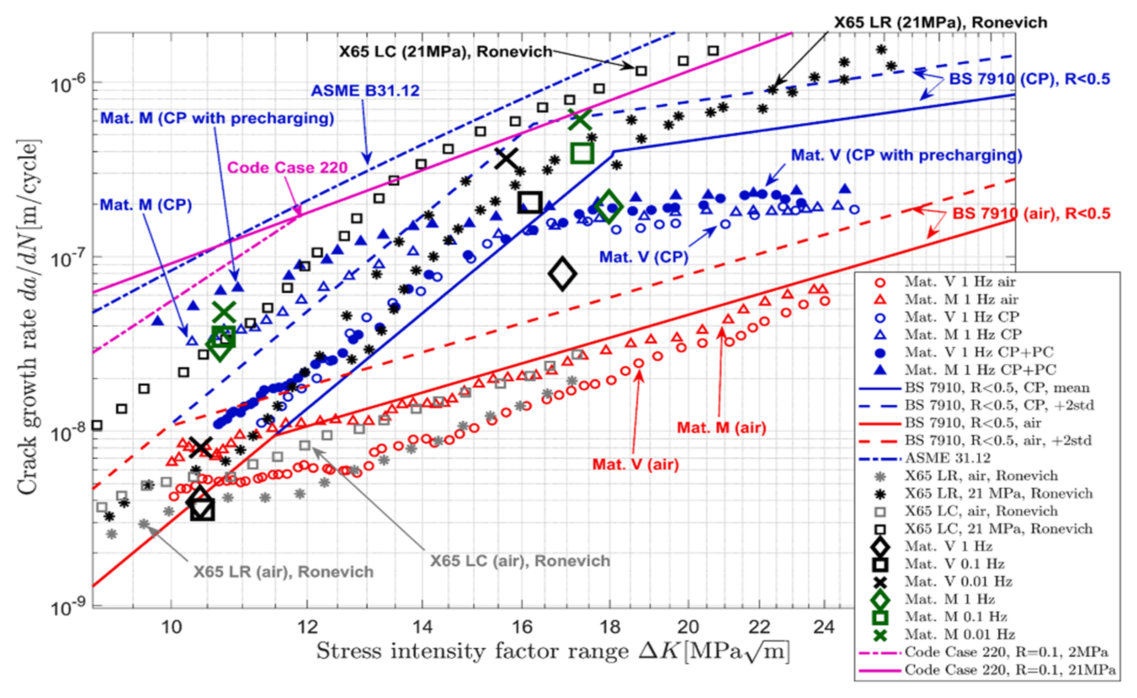

그림 7은 두 재료(Materials M 및 V)에 대해 대기(air) 조건과 음극 보호(cathodic protection, CP) 조건, 그리고 수소 사전주입 유무에 따른 피로균열전파속도(da/dN, fatigue crack growth rate)를 응력확대계수 범위(ΔK)의 함수로 나타낸 결과이다^[24]. 개별 데이터 점들은 주파수 스캔 시험 결과를 나타내며, 21 MPa 수소가스 환경(R = 0.5)에서의 문헌 데이터(Ronevich 결과)도 함께 비교되어 있다. 또한 BS 7910(대기 및 전기화학 조건)과 ASME B31.12(기체 수소 조건)의 설계 곡선이 함께 제시되어, 실험 데이터와 설계 기준 간의 상대적 위치를 확인할 수 있다. 그림에서 대기 조건에서는 ΔK 증가에 따라 da/dN이 비교적 완만하게 증가하는 전형적인 피로거동을 보이는 반면, 음극 보호(CP) 조건이나 수소 사전주입이 병행된 경우에는 동일 ΔK에서 균열전파속도가 현저히 증가하는 경향이 나타난다. 특히 수소가 개입된 조건에서는 저ΔK 영역에서도 균열전파속도가 상승하며, 설계 기준선(BS 7910, ASME B31.12)에 근접하거나 이를 상회하는 구간이 관찰된다. 이는 수소가 피로균열선단에서 국부 소성 및 손상 누적 거동을 변화시켜 전파를 가속시킬 수 있음을 의미한다.

또한 설계 코드 곡선과의 비교를 통해, 실제 재료 데이터가 보수적 설계선 대비 어느 수준에 위치하는지를 정량적으로 평가할 수 있으며, 수소 환경 하에서의 피로균열전파 특성을 반영한 설계 기준의 필요성을 보여준다. 따라서 그림 7은 수소가 단순한 연성 저하뿐 아니라, 반복하중 조건에서 균열 성장 속도를 지배하는 주요 인자로 작용함을 명확히 보여주는 결과라 할 수 있다.

Fig. 7. Fatigue crack growth rate (da/dN) as a function of stress intensity factor range (ΔK) for Materials M and V tested in air and under cathodic protection (CP), with and without hydrogen pre-charging ^[24].

4.6 보조 평가: 투과, 수소량 분석, 파면 및 미세조직 분석

수소취성 기계적 시험은 수소 조건과 기계적 조건의 결합 결과이므로, 보조 평가를 통해 조건을 정량화하고 메커니즘을 검증하는 것이 필수적이다. 투과 시험은 수소 유입 플럭스와 유효 확산 거동을 제공하여 기계적 시험 결과를 ‘수소 조건 축’으로 정렬하는 데 유용하며, 수소량 분석(TDA/TDS)은 사전주입 조건의 재현성과 시험 전후 수소 상태의 변화를 확인하는 데 활용된다. 또한 파면 분석(SEM 기반 취성/연성 분율, 입계/입내 경로, 균열 기점)과 미세조직 분석은 시험 지표가 반영하는 균열 과정이 실제로 수소취성 메커니즘과 정합적인지 검증하는 근거가 된다. 특히 파괴역학 기반 시험에서는 균열 성장 경로와 파면 특성의 확인이 ‘임계값 또는 성장률’의 물리적 해석을 지지하는 핵심 자료가 된다.

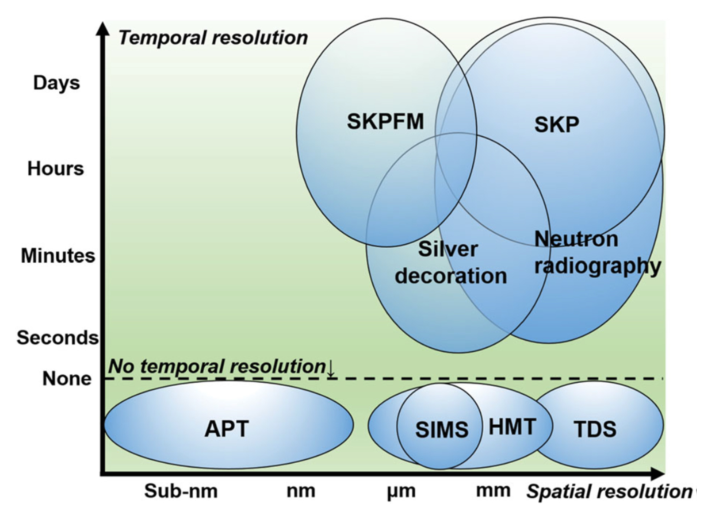

그림 8은 금속 재료 내 수소의 분포 및 거동을 분석하기 위한 대표적 분석 기법들의 공간 분해능(spatial resolution)과 시간 분해능(temporal resolution)을 비교한 개념도이다. 가로축은 공간 분해능(sub-nm에서 mm 수준까지), 세로축은 시간 분해능(초에서 일 단위까지)을 나타낸다. APT(atom probe tomography)는 sub-nm 수준의 매우 높은 공간 분해능을 제공하지만 시간 분해능은 제한적이며, 주로 정적 분포 분석에 적합하다. SIMS(secondary ion mass spectrometry), HMT(hydrogen microprint technique), TDA(thermal desorption analysis) 또는 TDS(thermal desorption spectroscopy)와 같은 기법들은 nm~mm 수준의 공간 해상도에서 수소 농도 분포를 정량화할 수 있으나, 실시간 동역학 추적에는 한계가 있다. 반면 SKPFM(scanning Kelvin probe force microscopy), SKP(scanning Kelvin probe), 중성자 방사선 촬영(neutron radiography)과 은장식법(silver decoration) 등은 상대적으로 낮은 공간 해상도를 갖지만 시간에 따른 수소 이동 거동을 추적할 수 있어, 확산 및 집적의 시간 의존성을 연구하는 데 유리하다. 따라서 그림 8은 수소취성 연구에서 단일 분석 기법으로 모든 정보를 얻기 어렵다는 점을 보여주며, 균열선단 수소 집적이나 트랩 거동과 같은 현상을 정량적으로 이해하기 위해서는 공간 해상도와 시간 해상도를 고려한 다중 분석 접근이 필요함을 시사한다. 특히 파괴역학 기반 시험과 연계할 경우, 균열 개시 및 전파 과정에서의 수소 재분배를 시간적으로 추적할 수 있는 기법과, 미세조직적 트랩 분포를 고해상도로 규명할 수 있는 기법을 병행하는 것이 중요하다. 다음의 5절에서는 표 1에서 정리한 시험법 분류를 바탕으로, 각 시험이 산출하는 지표를 강도 또는 연성 저하, 개시 임계, 파괴역학 임계, 피로균열전파로 재정렬해 데이터 전이성 관점에서 논의한다.

Fig. 8. Schematic comparison of spatial and temporal resolutions of representative hydrogen characterization techniques in metallic materials ^[25].

5.1 강도 및 연성 저하 기반 지표

노치 인장 시험에서 RNTS(relative notch tensile strength)는 대표적인 강도 저하 지표로 사용되며, 동일 노치 형상에서 수소 조건과 기준(reference) 조건의 노치 인장강도(NTS)를 비로 정의한다^{[8, 9]}. NTS는 일반적으로 최대하중(P_max)을 노치 최소 단면적(A_net)으로 나누어 산출한다.

NTS = P_max / A_net

RNTS = NTS_H / NTS_ref = (P_max,H / A_net) / (P_max,ref / A_net)

동일 시편 형상(동일 A_net)에서 비교하는 경우, RNTS는 실질적으로 최대하중 비(P_max,H / P_max,ref)로 단순화될 수 있다. RNTS는 평활 인장 기반의 ‘연성 저하 지표(EL, RA 비)’와 달리, 노치부의 구속/3축 응력 조건을 포함한 강도 저하를 직접 반영하므로, 고강도강에서 수소취성 감수성 차이를 상대적으로 선명하게 드러내는 경우가 많다. 다만 RNTS는 노치 반경 및 깊이, 가공층, 변형률속도 및 수소 유지 방식(in situ/ex situ)에 민감하므로, RNTS의 비교를 위해서는 (i) 노치 형상과 최소단면 정의, (ii) 인장 속도, (iii) 수소 환경(가스 압력/온도/순도 또는 전기화학 조건), (iv) 기준 조건의 정의를 최소 보고항목으로 포함하는 것이 필요하다.

파괴역학 관점에서 RNTS는 ‘균열 전파 저항’을 직접 제공하지 않지만, 실제 부품에서 흔한 응력집중 형상에 대한 취화 감수성을 강도 기반으로 빠르게 스크리닝할 수 있다는 점에서, 파괴인성 및 FCG 데이터 확보 이전 단계의 선별 지표로서 유효하다. 즉, RNTS는 ‘설계 물성’이라기보다 ‘취약 조건 탐지 지표’로 위치시키는 것이 공학적으로 안전하다.

한편 SSRT에서는 대기/불활성 대비 수소 조건에서의 연신율, 단면수축률, 파단시간 등의 비로 수소취성 지수를 정의하는 방식이 널리 사용된다. 예를 들어 단면수축률 기반 지수는 다음과 같이 표현할 수 있는데, 이를 흔히 ‘상대단면수축률(relative reduction in area, RRA)’이라 한다.

RRA = RA_H / RA_ref

여기서 ‘ref’는 일반적으로 대기 또는 불활성 분위기 조건을 의미한다. 이러한 지표는 재료 간 상대 비교에 유용하지만, 변형률속도, 수소 주입 조건, 시편 두께 및 표면 상태 등에 따라 달라지므로, 절대값의 일반화에는 주의가 필요하다. 또한 연성 저하 지표는 균열 개시와 초기 전파가 혼재된 결과이므로, 파괴역학 지표와 연결할 때에는 균열 기점(표면/내부), 파면의 취성화 정도, 그리고 시험 조건의 시간척도를 함께 고려해야 한다.

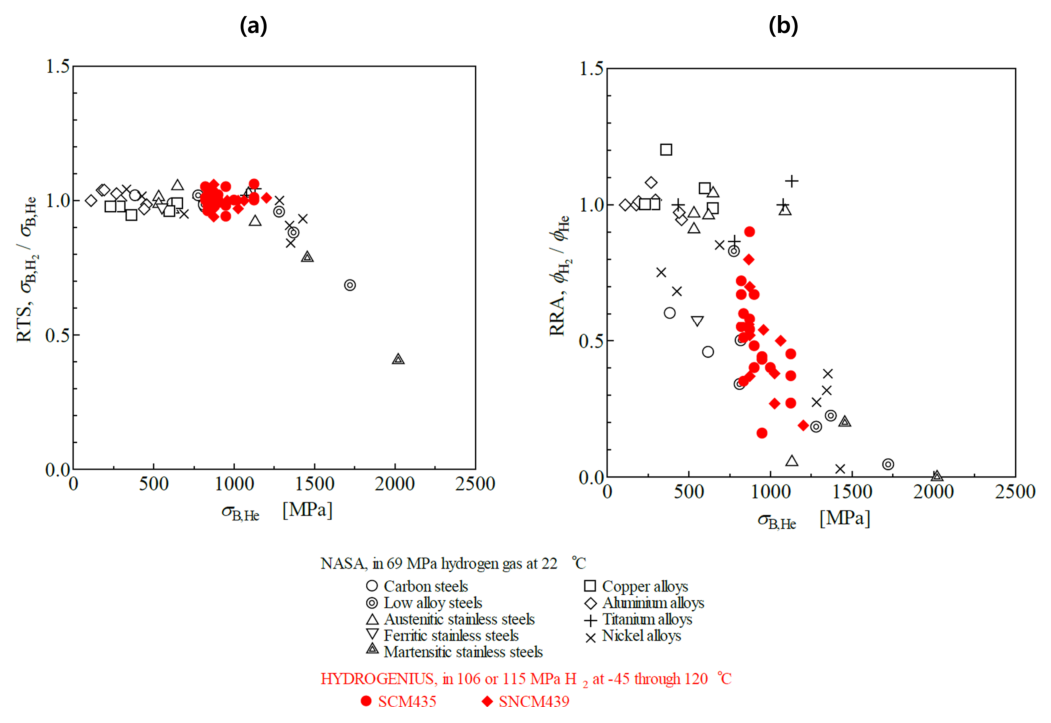

그림 9는 고압 수소가스 환경에서 다양한 구조용 합금의 기계적 특성에 대한 수소의 영향을 강도 기반 지표와 연성 기반 지표의 관점에서 비교한 결과를 보여준다^[26]. 회색 기호는 69 MPa, 22 °C 조건에서의 NASA 데이터(탄소강, 저합금강, 스테인리스강 및 일부 비철 합금)를 나타내며, 적색 기호는 106 또는 115 MPa 수소가스 조건(–45~120 °C)에서 시험한 SCM435 및 SNCM439 강의 결과를 나타낸다. 그림 9(a)에서 상대 인장강도(RTS)는 넓은 강도 범위에 걸쳐 대부분 1에 가까운 값을 유지하고 있어, 수소가 인장강도 자체에는 비교적 제한적인 영향을 미침을 보여준다. 반면 그림 9(b)에서 상대 단면수축률(RRA)은 인장강도가 증가함에 따라 뚜렷하게 감소하는 경향을 나타내며, 특히 약 900~1,000 MPa 이상의 고강도 영역에서 급격한 저하가 관찰된다. 이는 수소취성이 강도 감소보다는 연성 저하의 형태로 우선적으로 나타나며, 강도 수준이 높을수록 수소에 대한 감수성이 증가함을 의미한다. 따라서 그림 9는 단순 강도 기반 지표(RTS)만으로는 수소취성 민감도를 충분히 평가하기 어렵고, 연성 지표(RRA) 또는 파괴역학 기반 지표와의 병행 평가가 필요함을 시사한다. 특히 고강도강 영역에서는 수소에 의한 연성 저하가 구조 안전성에 더 직접적인 영향을 미칠 수 있음을 보여주는 중요한 실험적 근거를 제공한다.

Fig. 9. Comparison of hydrogen effects on mechanical properties of structural alloys in high-pressure gaseous hydrogen. (a) Relative tensile strength (RTS) as a function of tensile strength in helium. (b) Relative reduction of area (RRA) as a function of tensile strength in helium ^[26].

5.2 지연파괴 및 개시 임계값

정하중 시험(CLT)에서는 일정 하중에서의 파단시간(t_f) 또는 파단 여부를 통해 임계응력(σ_th) 또는 임계하중(P_th)을 정의할 수 있다. 실제로는 파단시간이 연속적/확률적으로 분포하므로, 임계값을 단일 값으로 보고하기보다 일정 시간(예: 100 h, 200 h 등)에서의 생존 여부를 기준으로 ‘조건부 임계값’을 정의하거나, 통계적 모델을 적용해 특정 신뢰수준(예: 5% failure probability)의 임계응력으로 정리하는 방식이 설득력이 높다. 단계하중(ISL)에서는 단계 규칙에 따라 파단이 발생하는 단계 또는 유지시간에서의 임계 수준을 정의할 수 있으며, 이 경우 임계값은 절차 의존적이므로 절차의 정합성을 우선 확보해야 한다.

이러한 개시 임계값은 체결재 지연파괴와 같은 손상 모드에 직접 대응하지만, 결함 성장 기반의 수명평가에는 충분하지 않다. 따라서 구조부품에서 결함이 이미 존재하거나 제작 결함이 허용되는 경우, 개시 임계값만으로 안전성을 보증하기 어렵고, 전파 기반 데이터(파괴인성/FCG)가 추가로 요구된다.

5.3 파괴인성 지표와 데이터 감소

파괴인성 평가는 LEFM(linear elastic fracture mechanics) 기반 K(stress intensity factor), EPFM(elastic-plastic fracture mechanics) 기반 J(J-integral), CTOD(crack-tip opening displacement) 등의 지표로 균열 저항을 정량화한다. LEFM에서는 K가 균열선단의 응력장 크기를 대표하며, 일반적으로 다음 형태로 표현된다^[14].

K = Y · σ · √(πa)

여기서 Y는 기하학적 함수, σ는 하중에 대응하는 공칭응력, a는 균열 길이이다. EPFM에서는 소성 변형을 포함하는 J-적분을 사용하며, J는 에너지 방출률(energy release rate) 관점에서 균열 구동력(crack driving force)을 나타낸다. 수소 환경에서는 대기 조건에서의 K_Ic 또는 J_Ic와 구분되는 임계값(예: 환경보조균열 임계 K 또는 J)이 사용될 수 있으나, 임계의 정의(개시 기준, 성장률 기준)와 시험 중 수소 유지 조건에 따라 값의 의미가 달라질 수 있다.

파괴인성 시험에서 중요한 것은 단일 임계값만이 아니라, 필요에 따라 저항곡선(R-curve)을 통해 균열 성장에 따른 저항 증가 및 감소 양상을 제시하는 것이다. 수소 환경에서는 R-curve의 기울기와 형태가 대기 조건과 달라질 수 있으며, 이는 균열 전파 메커니즘 변화 또는 균열선단 수소 상태 변화의 간접 지표가 될 수 있다. 다만 ex situ 조건에서의 R-curve는 균열 성장 중 수소 고갈 또는 분포 변화의 영향을 받을 수 있으므로, 시험 시간과 수소 조건의 추적성 확보가 선행되어야 한다.

5.4 피로균열전파 지표와 가속 평가

피로균열전파에서는 da/dN–ΔK 관계가 핵심이며, Paris 영역에서는 다음과 같은 경험식으로 근사되곤 한다.

da/dN = C · (ΔK)^m

수소 환경에서는 계수 C의 증가, 지수 m의 변화, near-threshold(ΔK_th) 수준의 변화 등이 나타날 수 있다. 그러나 수소 효과는 주파수와 응력비, K_max 수준에 따라 달라지므로, 단순히 ‘수소에서 C가 증가한다’는 수준의 정리로는 공학적 활용이 어렵다. 실무적으로는 동일 재료와 동일 형상 조건에서 대기 대비 수소 환경의 성장률 비(가속계수)를 ΔK 구간별로 정리하거나, 설계 관점에서 보수적인 상한(upper bound) 곡선을 제시하는 방식이 활용된다. 또한 crack closure의 영향이 큰 조건에서는 유효 응력확대계수 범위(ΔK_eff)를 고려할 필요가 있으나, 수소 환경에서는 closure 자체가 환경에 의해 변화할 수 있어 해석이 단순하지 않다. 따라서 본 리뷰에서는 FCG 데이터의 비교에서 최소한 주파수, R ratio, 하중 파형, 환경 안정화 조건을 정합시키고, 데이터 감소법과 균열 길이 측정법을 일관되게 적용하는 것을 우선 권고한다^[15].

6.1 ISO 표준

ISO 16573 계열은 고강도강의 수소취성 저항을 평가하기 위한 대표 표준으로, 정하중 기반 평가와 SSRT 기반 평가를 각각 제시한다^{[10, 11]}. 이 표준 체계의 중요한 특징은 수소 사전주입 시편을 사용하고, 시험 전후의 흡수 수소량을 열탈착 분석(TDA) 등으로 정량화하는 접근을 포함함으로써 기계적 응답과 수소 조건을 연결하려는 점이다. 정하중 시험은 체결재와 같이 장시간 유지 응력이 지배적인 부품의 지연파괴 거동을 반영하는 데 적합하나, 시험 시간이 길고 온도 및 하중 편차가 누적될 수 있어 품질관리와 반복수 확보가 중요하다. SSRT는 시험 효율이 높고 재료 간 상대 비교에 유용하지만, 변형률속도 및 수소 손실에 대한 민감도를 내재하므로, 변형률속도의 선택 근거와 시험 시점 수소 상태의 추적성 확보가 필수적이다.

또한 ISO 17081은 전기화학 투과를 통해 수소 유입과 수송을 정량화하는 방법을 규정하여, 기계적 시험 결과를 ‘수소 조건’과 연결하는 기반을 제공한다^[7]. 수소취성 연구에서 동일 재료라도 표면상태, 전기화학 조건, 촉매에 따라 유입 플럭스가 크게 달라질 수 있다는 점을 고려하면, 투과 데이터는 기계적 시험의 비교 가능성을 높이는 중요한 보조축이다. ISO 11114-4는 실린더 강재 적합성 평가와 같이 특정 응용에서 안전성 확보를 위한 시험 및 평가 체계를 제공하며, 연구 목적의 메커니즘 규명보다는 보수적 판정과 적합성 확인에 초점이 있다^[12].

6.2 ASTM 표준

ASTM 체계에서는 SSRT 기반 EAC(environment-assisted cracking) 평가 절차, 고압 수소가스 환경에서의 인장 평가, ISL 기반 임계값 정량, 도금/코팅 공정 및 서비스 환경에서의 수소취성 품질관리 등 용도별 표준이 분화되어 있다. SSRT 절차 표준은 인장 기반 감수성 평가의 최소 요건을 제공하며, 고압 수소가스 인장 표준은 서비스 환경 재현을 통해 전기화학 기반 시험과의 전이성 문제를 보완한다. 특히 ASTM G142는 고압/고온(또는 그 조합) 수소 함유 가스 환경에서 인장 특성(평활 또는 노치 시편)을 규정하는 대표 표준으로 활용된다^[8]. ISL 표준(ASTM F1624)은 상대적으로 짧은 시간에 임계값을 탐색할 수 있어 산업 적용성이 높지만, 단계 규칙 의존성을 내재하므로 절차 및 보고의 엄격성이 요구된다^[13]. 도금 및 코팅 관련 표준은 수소취성이 소재 자체의 문제뿐 아니라 공정 유래 수소에 의해 촉발될 수 있음을 반영하며, 체결재 및 고강도 부품에서 산업적 중요성이 크다.

6.3 ANSI/CSA CHMC 1 표준

ANSI/CSA CHMC 1은 압축 수소(compressed hydrogen) 응용에서 금속 재료의 호환성(material compatibility)을 평가하기 위한 통일된 시험방법을 제공하는 표준으로, 시험 결과를 통해 수소 환경 하에서의 재료 성능을 기본 비교 수준에서 정리하는 데 목적이 있다^[9]. 이 표준은 특정 부품 설계를 직접 대체하기보다는, 소재/공정/열처리 조건을 비교하여 선별하는 단계에서 실무적 유용성이 크며, 노치/균열을 포함한 다양한 응력집중 조건에서의 감수성 평가 틀을 제공한다는 점에서 ‘스크리닝–검증’ 체계의 앞 단에 배치하기 적합하다.

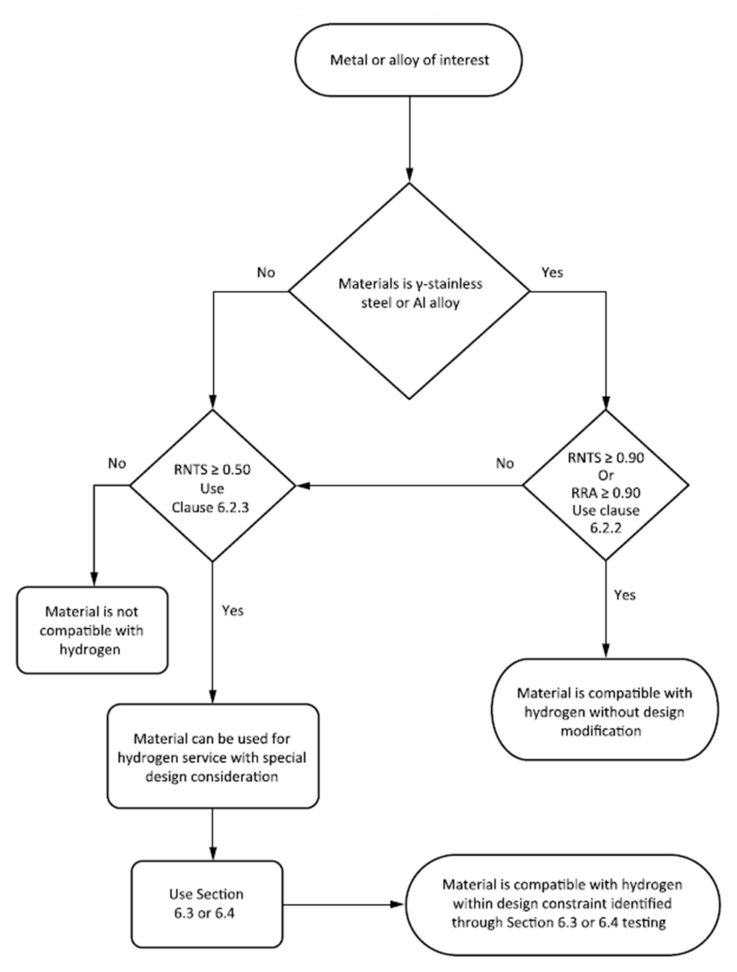

그림 10은 ANSI/CSA CHMC 1 표준에서 재료의 수소 환경 사용 적합성을 판정하기 위한 정성적 및 정량적 평가 절차를 단계적으로 정리한 흐름도를 보여준다. 먼저 대상 금속 또는 합금을 선정한 후, 재료가 γ-계(오스테나이트계) 스테인리스강 또는 알루미늄 합금에 해당하는지 여부에 따라 서로 다른 판정 기준이 적용된다. γ-계 스테인리스강 또는 알루미늄 합금의 경우 RNTS $\ge$ 0.90 또는 RRA $\ge$ 0.90을 만족하면 설계 변경 없이 수소 환경에 사용 가능하다고 판단한다. 반면 이러한 조건을 만족하지 못하는 경우에는 추가 시험 조항에 따라 설계 제약 조건 하에서의 사용 가능성을 검토하게 된다.

실제로 γ-계 스테인리스강 또는 알루미늄 합금이 아닌 재료의 경우에는 RNTS $\ge$ 0.50을 기준으로 1차 적합성을 판단하며, 이를 만족하지 못하면 수소 환경에 부적합한 것으로 간주된다. RNTS $\ge$ 0.50을 만족하는 경우에도 ‘특별 설계 고려 하에서 사용 가능’으로 분류되며, 추가적인 시험 및 설계 검토에 따라 최종 적합성이 결정된다. 이와 같은 흐름도는 수소취성 평가가 단일 시험 결과로 단정되는 것이 아니라, 재료 종류와 정량 지표(RNTS, RRA)에 기반한 단계적 판정 체계를 통해 이루어짐을 보여주며, 특히 RNTS와 RRA가 실무적 적합성 판단의 1차 스크리닝 지표로 활용됨을 명확히 시사한다. 일반적으로 γ-계 스테인리스강과 알루미늄 합금에서는 RRA가, 저합금 고강도강에서는 RNTS가 더 민감한 지표로 작동한다.

Fig. 10. Flowchart outlining the methodology and requirements of the qualification process ^[9].

6.4 KGS AC111 표준

KGS AC111은 국내 고압가스 특정설비 범주에서 고압가스용 저장탱크 및 압력용기 제조의 시설/기술/검사 기준을 규정하는 코드로, 설계, 재료, 가공, 용접, 열처리 등 제조 및 검사 전반에 대한 요구사항의 기본 틀을 제공한다^[16]. 수소 인프라 부품의 안전성은 소재 물성뿐 아니라 제조 공정 및 검사 체계와 결합되어 확보되므로, 수소취성 평가 데이터(스크리닝/설계 물성)가 실제 설비 적용으로 전이되기 위해서는 해당 코드 체계에서 요구하는 제조/검사 조건과의 정합성 확보가 중요하다. 특히 코드가 다루는 ‘적합성 판정’의 성격상, 시험 데이터는 보수적 적용과 추적성(시험 조건/수소 조건/검사 로그) 확보가 핵심이다.

6.5 파괴역학 기본 표준의 준용과 수소 환경 적용의 과제

파괴인성 및 피로균열전파의 경우, K, J, CTOD 및 da/dN–ΔK 측정에 관한 기본 표준은 정립되어 있으나, 수소 환경에서 균열선단 수소 상태의 제어, 유지와 데이터 전이성까지 통합적으로 규정한 표준은 제한적이다. 결과적으로 수소 환경 파괴역학 데이터는 기본 표준의 기계적 절차를 준용하되(예: 파괴인성은 ASTM E1820, 피로균열전파는 ASTM E647), 환경 제어(가스/전기화학), 수소 유지(in situ/ex situ), 시험 로그 기록, 수소량 정량 등을 프로토콜 수준에서 보강하는 형태로 축적되는 경향이 있다^{[14, 15]}. 이는 표준 체계의 공백이자, 향후 표준화가 가장 필요한 영역으로 볼 수 있다. 현행 표준은 절차 재현성 중심이며, 균열선단 수소 상태 정의와 파괴역학 기반 전이성 확보가 미흡하므로, 이에 대해서는 다음의 7절 ‘향후 과제와 발전 방향’에서 논의할 것이다.

7.1 균열선단 수소 상태의 정량화와 in situ 계측

파괴인성 및 FCG와 같은 전파 지배 데이터의 신뢰성을 높이기 위해서는 균열선단의 수소 상태(농도, 분포, 유입 플럭스)를 정량화하거나 최소한 재현성 있게 제어하는 방법이 필요하다. 현재는 환경 제어와 수소량 분석, 투과 등 간접 지표를 결합해 조건을 정의하는 방식이 주류이지만, 향후에는 in situ 계측(예: 전위/전류 기반 유입 추정, 균열선단 근접 센싱, 다중 물리장 연계 계측)의 발전이 데이터 품질을 크게 향상시킬 것으로 기대된다.

7.2 소형 시편 및 가속 시험의 표준화

수소 인프라 부품은 다양한 형상과 용접부를 포함하므로, 제한된 소재량과 국부 영역(예: 열영향부)의 평가가 필요하다. 이를 위해 소형 시편 기반 시험이나 가속 시험의 활용이 확대될 가능성이 크다. 다만 소형화는 구속 조건과 확산 거리의 변화를 동반하므로, 소형 시험 결과를 표준 시편 결과 또는 실제 부품 거동으로 연결하는 전이 규칙이 필요하다. 향후 연구는 소형 시험의 물리적 의미를 파괴역학 및 확산 관점에서 정립하고, 적용 범위를 명확히 하는 방향으로 발전해야 한다.

7.3 파괴역학 기반 수소 표준의 확장

현재의 표준 체계는 개시 임계값과 감수성 평가 중심으로 정립되어 있는 반면, 수소 환경에서의 파괴인성 및 FCG를 통합적으로 규정하는 표준은 제한적이다. 결함허용설계가 요구되는 응용이 확대될수록, 환경 제어(가스/전기화학), 균열선단 수소 유지, 데이터 감소법, 보고 체계를 포함하는 파괴역학 기반 수소 표준의 필요성은 커질 것이다. 특히 기관 간 비교시험을 통해 재현성과 산포를 정량화하고, 보수적 설계 물성의 설정 원칙을 도출하는 작업이 요구된다.

7.4 데이터 인프라와 모델 연계

수소취성은 변수 공간이 넓고 산포가 크기 때문에, 데이터베이스화와 모델 연계가 중요하다. 향후에는 표준화된 보고 체계를 기반으로 데이터가 축적되고, 확산–트랩–파괴역학을 결합한 예측 모델이 설계/운영 의사결정에 직접 활용되는 방향으로 발전할 필요가 있다. 이때 모델의 신뢰성은 입력 데이터의 품질에 의해 제한되므로, 시험 조건의 정량화와 로그 기록이 데이터 인프라 구축의 핵심이 된다.

7.5 고압 수소가스 환경 시험의 대체시험법 개발

고압 수소가스 환경 시험은 서비스 전이성 측면에서 가장 직접적이지만, 시험 인프라(고압 챔버, 안전 설비, 운전 인력)와 비용 제약으로 인해 광범위한 소재/조건 스크리닝 또는 반복시험 수행이 현실적으로 어렵다. 이러한 배경에서 전기화학 기반 in situ 시험을 고압 가스 노출의 대체 또는 보완 시험으로 활용하기 위한 연구가 확대되고 있으며, 핵심은 ‘전기화학 조건을 특정 가스 압력에 대응시키는 등가성(equivalence) 정의’에 있다^{[17, 18]}.

최근 연구들은 투과 기반 정량(예: 유입 플럭스, 유효 확산계수)과 수소 흡수량을 이용해, 가스 수소 충전과 전기화학 충전 조건 간 등가 수소 상태를 도출하고, 이를 기계적 시험(인장/파괴역학)으로 검증하는 접근을 제시하고 있다^{[17, 18]}. 공학적으로 중요한 포인트는, 등가성은 전해질 조성/표면, 산화막, 촉진제/억제제, 전류밀도/전위, 온도에 강하게 의존하며, 결국 재료-표면-환경 조합별로 교정(calibration)된 관계가 필요하다는 점이다. 즉, 전기화학 충전을 ‘고압가스 대체’로 사용하려면, 최소한 (i) 투과/수소량 분석을 통한 등가 조건 설정, (ii) 대표 재료에서의 교차 검증(가스 vs 전기화학), (iii) 부식/표면 손상 영향의 분리(또는 최소화)가 함께 수행되어야 한다. 이러한 절차가 갖추어질 경우, 전기화학 기반 in situ 시험은 고압가스 시험의 접근성 한계를 보완하면서도, 설계 물성 확보(파괴인성/FCG) 이전 단계의 조건 선별과 메커니즘 검증에 실질적 기여가 가능하다.

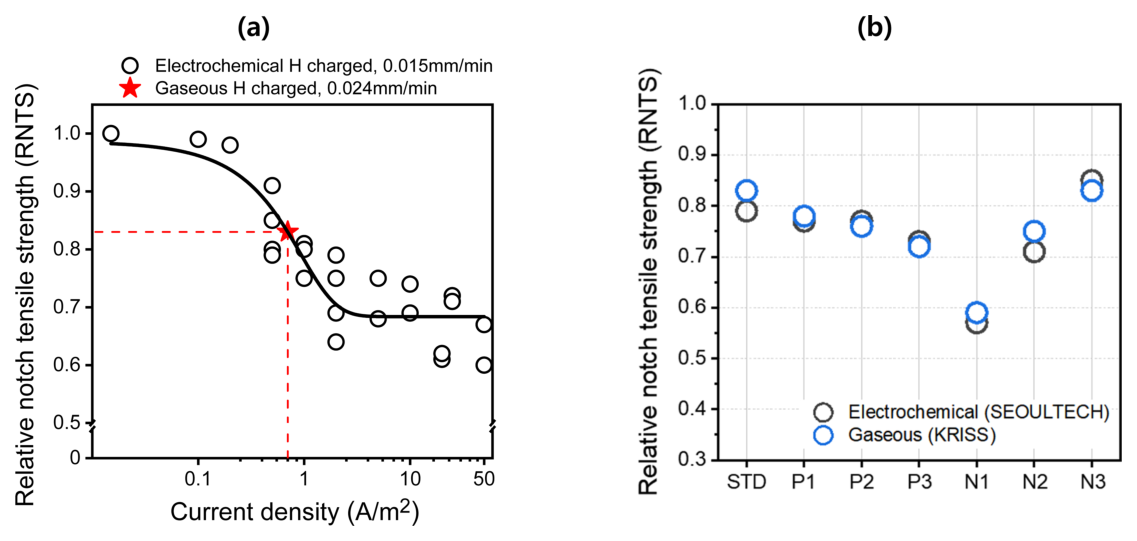

그림 11은 서울과학기술대학교(SEOULTECH)와 한국표준과학연구원(KRISS)에서 수행한 in situ 수소 주입 조건에 따른 RNTS의 변화를 비교한 결과를 보여준다. 그림 11(a)에서 전기화학적 수소 주입 조건에서는 전류밀도가 증가함에 따라 RNTS가 점진적으로 감소하는 경향을 나타내며, 일정 전류밀도 이상에서는 RNTS가 약 0.7 수준에서 포화되는 양상을 보인다. 이는 수소 유입량이 증가할수록 노치부의 하중 지지 능력이 저하되지만, 일정 수준 이상의 수소 농도에서는 추가적인 강도 저하가 제한됨을 시사한다. 또한 특정한 전류밀도 조건에서 고압 기체 수소 주입 결과와 비교하였을 때, 유사한 RNTS 값이 나타남을 확인할 수 있다.

그림 11(b)는 다양한 페라이트계 강종(STD, P1–P3, N1–N3)에 대해 전기화학적 in situ 수소 주입(SEOULTECH 시험 결과)과 고압 기체 in situ 수소 주입(10 MPa, KRISS 시험 결과) 조건에서 측정한 RNTS 값을 비교한 결과이다. 두 주입 방식에서 전반적으로 유사한 RNTS 경향이 나타나며, 특정 강종에서 RNTS가 상대적으로 낮게 나타나는 재료별 감수성 차이도 일관되게 재현된다. 이는 적절히 교정된 전기화학적 수소 주입 조건이 고압 기체 수소 환경에서의 수소취성 거동을 정량적으로 모사할 수 있음을 시사한다. 따라서 그림 11은 RNTS가 수소 주입 조건과 방식에 민감한 강도 저하 기반 지표임을 보여주는 동시에, 전기화학적 주입이 고압 기체 수소 환경을 보완하거나 대체할 수 있는 가능성을 뒷받침하는 실험적 근거를 제시한다.

Fig. 11. Effect of hydrogen charging condition on relative notch tensile strength (RNTS). (a) Variation of RNTS with electrochemical hydrogen charging current density (0.015 mm/min) and comparison with gaseous hydrogen charging (0.024 mm/min). (b) Comparison of RNTS values obtained by electrochemical charging (SEOULTECH) and high-pressure gaseous hydrogen charging (KRISS) for different steels (STD, P1–P3, N1–N3).
